Loại vành đai FIBC / Jumbo Bag / Máy làm đầy túi số lượng lớn
Mô tả hiệu suất

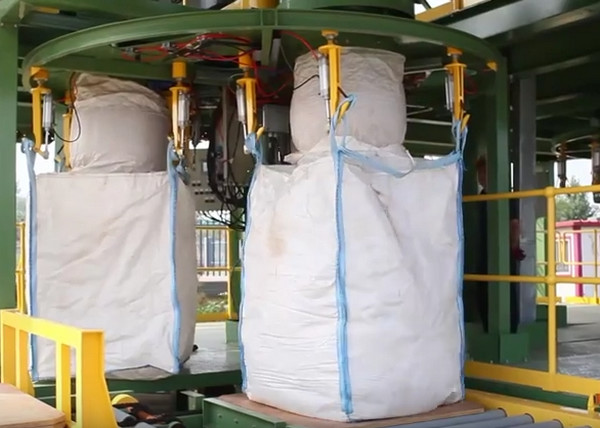

Bộ nạp vật liệu dạng đai được sử dụng với bộ chuyển đổi tần số vô cấp để điều khiển tốc độ nạp liệu có thể nhanh hoặc chậm. Kết hợp với van điều khiển độ chính xác cao, máy có thể đạt được cả tốc độ điền và yêu cầu độ chính xác với điều khiển tự động và hiệu suất đáng tin cậy. Trước khi đổ đầy, chỉ cần một người để đặt túi vào vị trí; sau đó máy cho tín hiệu để hoàn thành vòng tròn làm việc từ điền tự động, tự động cân để dừng tự động và nới lỏng túi. Sau đó, túi nạp sẽ được lấy bằng xe nâng hoặc băng tải trực tiếp.
Tính năng, đặc điểm
1. Máy làm túi bao Jumbo định lượng DCS-HS có độ chính xác cao và hiệu suất ổn định như cảm biến độ chính xác cao (0,02%) và thiết bị điều khiển độ phân giải cao được áp dụng;
2. Khay nạp vật liệu sử dụng bộ chuyển đổi tần số để điều khiển tốc độ của đai và số lượng vật liệu được cho ăn với tốc độ cao.
3. Máy có phạm vi làm đầy rộng trong vòng 500-2000 kg cho mỗi túi có thể điều chỉnh được, có thể áp dụng cho việc làm đầy túi số lượng lớn jumbo;
4. Việc thiết lập các thông số và hiệu chỉnh cân là đơn giản và thuận tiện;
5. Các loại giao diện truyền thông khác nhau có sẵn để kết nối với máy tính để xử lý các loại dữ liệu khác nhau.
Vật liệu áp dụng
Nó là cực kỳ thích hợp cho việc làm đầy các khối u và vảy của sự lỏng lẻo nghèo vào túi jumbo, chẳng hạn như khoáng chất, vật liệu flocculent, bụi đồng, hóa chất, vv
| Tính năng cấu trúc: |
| Chế độ đo: | Máy cân đai |
| Phương pháp cho ăn nguyên liệu: | Vành đai loại vật liệu ăn với chuyển đổi tần số và van điều khiển độ chính xác cao |
| Kiểm soát hiệu suất: | Tần số chuyển đổi, tự động loại bỏ vật liệu, nạp liệu nhanh và chậm, giảm độ lệch, báo lỗi lệch, tự chẩn đoán lỗi, chuyển đổi giữa chế độ thủ công và tự động, nới lỏng túi tự động, giảm móc tự động, dừng khẩn cấp, giao diện truyền thông |
| Dữ liệu kỹ thuật: |
| Sức chứa | 15-30 túi / giờ |
| Trọng lượng mỗi túi: | 500-2000 kg / bao |
| Độ chính xác: | ≤ ± 0,2% (đối với vật liệu đặc biệt, vui lòng tham khảo tiêu chuẩn quốc gia hoặc tiêu chuẩn công nghiệp) |
| Cung cấp năng lượng: | 380 / 220V AC 50HZ |
| Cung cấp không khí: | Áp suất 0,6-0,8MPa, Tiêu thụ không khí 6-8 m 3 / h |
| Môi trường xung quanh: | Nhiệt độ -10-40 ℃ Độ ẩm ≤ 80% |
| Kích thước tổng thể: | 5600 * 2600 * 2800 (tiêu chuẩn) |
| Phần tùy chọn: |
| Băng tải tự động | Băng tải con lăn, băng tải đá phiến, băng tải, vv |
| Dedusting và niêm phong: | Deduster (dedusting mở đã được dành riêng), thiết bị niêm phong không khí, túi thổi thiết bị |
| Mức độ an toàn: | Chống bụi, chống nước, chống cháy nổ, tĩnh điện bảo vệ |
| Trợ lý tùy chọn khác | Pallet tạp chí, cơ chế phân loại pallet tự động, kiểm tra cân, vv |

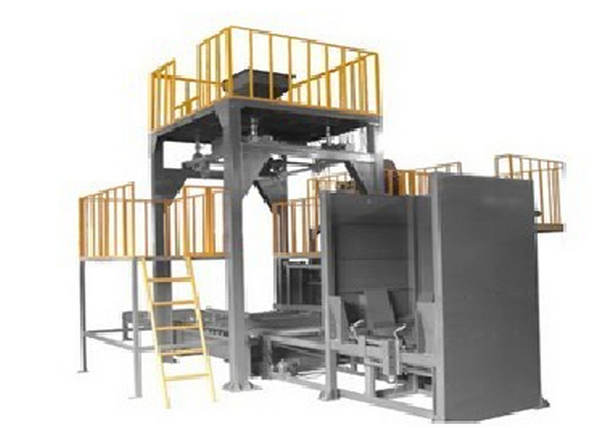

Cấu trúc và nguyên tắc

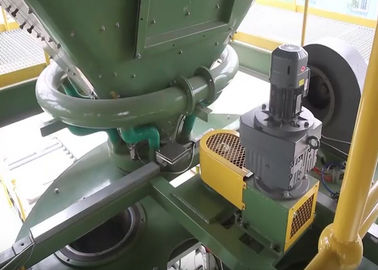

1. Bộ nạp vật liệu chuyển đổi tần số: bao gồm động cơ chuyển đổi tần số, ổ đĩa vành đai và lỗ nạp. Ngoài ra còn có một lỗ thu bụi bên cạnh lỗ đầy. Rpm của động cơ chuyển đổi tần số được điều khiển bởi tủ điện và vật liệu được đổ từ silo vào túi thông qua dây đai.
2. Trọng lượng khung: kết nối với cảm biến, nó truyền tín hiệu trọng lượng cho tủ điện; sau đó tủ điện điều khiển hoạt động của toàn bộ bộ máy. Các xi lanh khí nâng trên khung cân móc các góc của túi.
3. Tủ điện: tín hiệu bên ngoài và tín hiệu cảm biến được truyền đến tủ điện; tủ điện sau đó điều khiển khởi động, dừng và rpm của động cơ nạp và nâng và hạ thấp hình trụ khí theo hướng dẫn được lập trình sẵn.
Luồng công việc

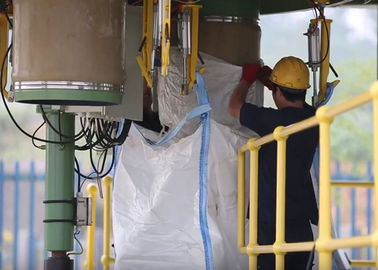

Đầu tiên, đặt túi jumbo vào lỗ nạp và móc bốn góc của túi vào bình khí, sau đó nhấn nút khởi động. Hình trụ bắt đầu giữ miệng túi và đổ nguyên liệu vào trong túi. Các bụi tràn ra cùng với không khí trong túi được thu thập bởi các deduster. Khi số lượng vật liệu đạt tới giá trị đã đặt, đai sẽ chậm lại và rung để dừng; khi giá trị thiết lập đạt được, nó dừng vật liệu cho ăn. Độ lệch điền là dưới 0,3%. Tại thời điểm này, các xi lanh khí loosens miệng của túi và phát hành bốn góc của túi. Sau đó, xe nâng lấy túi nạp đi.
Lưu ý: Dòng công việc được mô tả ở trên là chế độ nạp tự động. Chế độ làm việc cũng có thể được chuyển sang chế độ thủ công để cho phép người vận hành có nhiều quyền kiểm soát hơn.
